我公司具有多年塔機電控系統的開發設計經驗，給合用戶反饋信息及多年現場調試經驗開發出成熟的DKT塔式起重機電控系統，并在許多的塔機生產廠家成功配套使用。

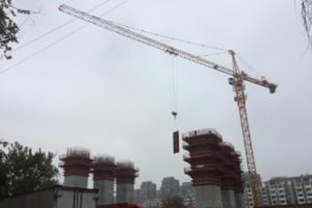

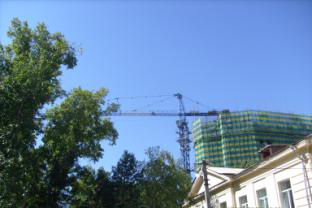

塔式起重機電控在起升部分主要采用多速電機驅動、變頻電機驅動、渦流繞線電機驅動等方式；回轉部分主要采用繞線電機、力矩電機、變頻電機驅動等方式，變幅電機主要采用多速電機、變頻電機驅動等方式。
對各種驅動方式采用不同的電控方式進行控制，并按照用戶的特殊要求進行生產制造，組合出全變頻控制方式、普通繼電器接觸器控制方式、變頻加PLC控制方式等不同的控制方式。
全變頻塔機專用電控系統，采用江特自主研發的CV2X系列塔機專用變頻器，起升、變幅、回轉、行走等各機構均采用變頻調速方式，專用變頻器內置軟件及參數，保證變頻器在出廠默認參數條件下就能滿足塔式起重機的控制要求，簡化了變頻器復雜的參數設置及現場調試工作，做到用變頻器與用接觸器同樣簡單，普通電工也能完成變頻器的使用和維護工作，可供產品系列選擇范圍大，能滿足用戶各種場合的需求，適用于國內外各種規格塔式起重機，品牌優秀，產品領先。
全變頻塔機電控系統內置“金財保建機租賃收費管理系統”，通過該管理平臺用戶可以很方便地對塔機各電機及變頻器的運行狀態進行遠程監視控制（如降速、鎖機、參數調整、軟件升級等操作），達到日常維護管理和遠程開關機的目的。

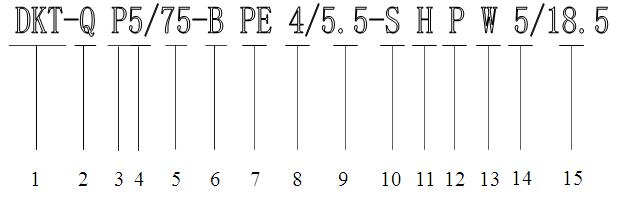

電控系統型號定義：
- 塔機控制系統型號：DKT
- “起升”機構
- 起升電機特征：P變頻電機 D多速鼠籠電機 R繞線電機
- 起升機構檔位:1.單檔 2.雙檔 3.三檔 4.四檔 5.五檔
- 起升變頻器功率：75kW
- “變幅”機構
- 變幅電機特征：P變頻電機 （ D多速鼠籠電機 R繞線轉子電機）+ E電磁制動器
- 變幅機構檔位： 1.單檔 2.雙檔 3.三檔 4.四檔
- 變幅變頻器功率：5.5kW
- 回轉機構特征：D單回轉 S雙回轉
- “回轉”機構
- 回轉電機特征：P變頻電機 （D多速鼠籠電機 R繞線轉子電動機 L力矩電機）
- 渦流：W帶渦流（可選）
- 回轉機構檔位：1.單檔 2.雙檔 3.三檔 4.四檔 5.五檔
- 回轉變頻器功率：18.5kW
控制系統特點
- 電控系統電氣及文件上符號、代號、標志均符合國標GB4728及塔機設計規范GB/T13752的標準。
- 電控柜內供電電壓為380V 50HZ，二次回路工作電壓為220V 50HZ，符合國內用電習慣，同時符合我國塔機設計規范供電標準。
- 特殊定制的出口電控柜可滿足各國特殊電壓頻率要求。
- 電控柜內所選用電器元件均為國內外技術性能指標先進的產品，并嚴格采用銅線圈變壓器，輸入電壓為多抽頭選擇，適應于國內外電網波動。

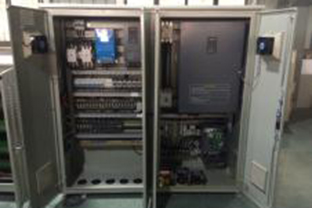

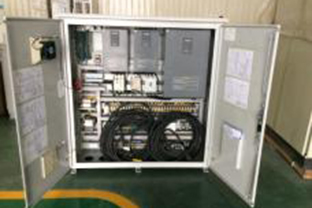

- 控制柜內元器件布置整齊合理，標識清晰，柜內每一根電線都有永久的線號標記。
- 電柜內所用導線采用JBF、JBQ、BVR等型號電線，導線按環境溫度為50度標準，滿足較大溫差環境使用。
- 考慮到塔機露天工作環境條件惡劣。濕熱及溫差大且搬遷轉移工地頻繁，柜體設計外殼防護等級達IP44以上，可防塵、防水。
- 柜體及電阻箱體采用市場上優質國標冷軋Q235-A鋼板，或根據客戶需求選擇國標304不銹鋼板。
- 采用Q235-A鋼板的柜體及箱體采用國內先進的陶化、自動噴塑、柜門自動涂膠工藝，產品美觀大方。
- 控制柜及電阻箱內外制作均大量采用標準的304不銹鋼螺栓，適用露天場合，滿足防銹要求。
- 各電器安全保護：各機構電機過流、過載、短路保護，實現零位聯鎖保護，接地保護和斷錯相、欠過壓等保護，安裝防浪涌元件，防雷擊破壞。
- 安全裝置設置高度限制、幅度限制、起重量限制、起重力矩限制等。
- 控制柜內安裝有卷鋼絲繩轉換開關，電工僅需接入電源及電機電纜，就可在車間將起升、變幅卷筒鋼絲繩卷好。
- 接線簡單，參數出廠已經設置好，免調試。
