礦井提升機變頻控制方案
使用場合：
提升機是礦井的關鍵和重大安全設備之一，用于礦山的豎井、斜井的提升系統，用作提升礦物和物料及設備等，是礦井系統設備的咽喉。
傳統控制方式缺點：
目前我礦井提升機采用交流繞線式異步電動機轉子串電阻調速方案，用交流接觸器進行速度段切換。目前提升機電控系統存在的不足：
1、擋位調節，調速不連續，運行中機械振動大，礦車沖擊大，制動不安全。
2、啟動及換擋時沖擊電流大，啟動電流一般是額定電流的2-3倍，有時會(huì )更大，如果加速快，甚至會(huì )引起總開關跳閘。
3、調速時大量的電能消耗在電阻上，不但浪費嚴重，也造成工作環境的惡劣，空間噪聲大。
4、維修量大，不方便。由于操作時交流接觸器頻繁動作，易造成觸點及線圈的燒壞，轉子更換碳刷頻繁。

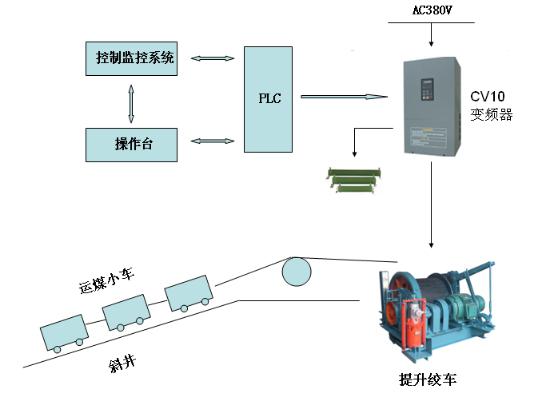

系統配置：
1、1臺變頻器控制1臺電機。
2、變頻器采用江特CV10系列起重專用矢量變頻器。
3、1臺司機操作臺，速度信號可采用多段速或0-10V模擬量給入變頻器。
4、變頻器75kW及以下內置制動單元，根據電機功率配置制動電阻。
性能優點：
1、線路簡單，故障率低。
2、調速范圍寬、調速精度高，爬行速度和下放速度易控制，安全性能好。
3、低頻低壓軟起動，起制動平穩，對提升機等相關機械設備在運行和停止過程中沖擊比較小。
4、無級調速，連續方便。
5、起制動及加速過程電流小，減少對電網沖擊，節能效果好。
6、改善了操作人員的工作環境，減少接觸器及電阻聲音，使噪音及室溫降低。
7、保護功能完善。
8、適應場合包括：調車絞車、回柱絞車、慢速絞車、雙速絞車、運輸絞車。
