空氣壓縮機變頻控制方案
應用場合
空壓機應用場合非常廣泛，傳統控制空壓機運行中自身存在的問題：
1、主電機雖然采用Y-△降壓起動，但起動時的電流仍然很大，并且有一定的啟動時間,這段時間消耗的電能不容忽視。另外啟動時大電流的沖擊會(huì )影響電網的穩定及其它用電設備的運行安全。
2、主電機時常工作在滿負荷上，但能量浪費在出口閥門上，屬非經濟運行，電能浪費嚴重。
3、主電機工頻運行致使空壓機運行時噪音很大。
4、主電機工頻起動設備的沖擊大，電機軸承的磨損大，所以設備維護工作時機械量大。
5、當卸荷運行時那部分電流不是做有用功的, 而是機械在額定轉速下的空轉損耗.這種機械式調節裝置雖然也能起到壓力調節作用,但是壓力調節精度低，壓力波動大。
6、壓縮機總是在額定轉速下工作，機械磨損大、電耗高。
空壓機變頻節能原理及優點：
由于許多空壓機運行方式是加載、卸載方式。卸載時電機空轉，造成能源浪費。變頻控制即通過改變電動機的轉速來控制空壓機單位時間的出風量，從而達到控制管路的壓力。
由于空壓機可以在保證生產所需要的最低壓力下運行，電機輸入功率大大下降。輔以壓力閉環控制，實現空壓機的供氣壓力與轉速的動態匹配。減少了電機的實際輸入功率，達到節能目的。即電機的轉速由供氣壓力來控制，壓縮機需要多大的功率，電機就輸出多大的功率。而不必做無用功，從而取得良好的節能效果。其次，空壓機停止了空轉，電機不存在輕載運行，這部分能量很可觀。相應帶來的其它好處是：供氣壓力穩定，通過壓力調節器，可使空壓機保持在設定的壓力值下工作。壓力穩定、可靠性高。而且壓力可以無級設定，隨時可調。電機實現軟啟動，壓縮機的使用壽命及檢修周期都將得到大大延長?？諌簷C排氣量由空壓機的轉速來控制，氣缸內氣閥片不再反復地開啟和關閉，閥座、彈簧等工作條件大大改善。避免了高溫、高壓氣體急劇的流動與沖擊，維修工作量減少。同時提高壓力控制精度，降低了空壓機的噪音。

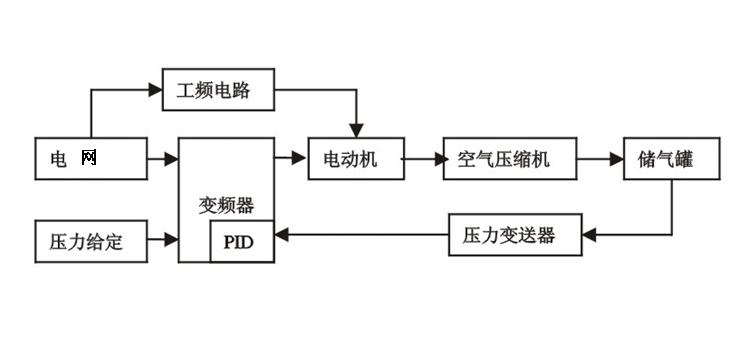

系統構成圖：
1、1臺變頻器驅動1臺電機。
2、變頻器選用江特B1系列通用變頻器。
3、采用自由停車方式，無需外接制動電阻。
4、可工頻、變頻切換。
