替代力矩電機的收卷變頻應用方案
工藝要求：
1、力矩電機具有較軟的機械特性，當設定轉矩大于或小于負載轉矩時，電機自動加速或減速，甚至在負載力矩的作用下反轉，當設定轉矩等于負載轉矩時，電機保持轉速不變。
2、力矩電機輸出轉矩由控制器設定，適用于恒張力開卷或卷繞控制，被廣泛應用于紡織、電線電纜、金屬加工、造紙、橡膠、塑料以及印刷機械等工業領域。
3、普通變頻器只能用于交流電機開環調速，電機轉矩不可控制，不具有力矩電機的功能。
4、電流型矢量控制變頻器，通過矢量控制算法，實現力矩電流閉環控制，能夠直接控制普通異步電機的輸出轉矩，完全替代力矩電機的上述功能，甚至效果更好。

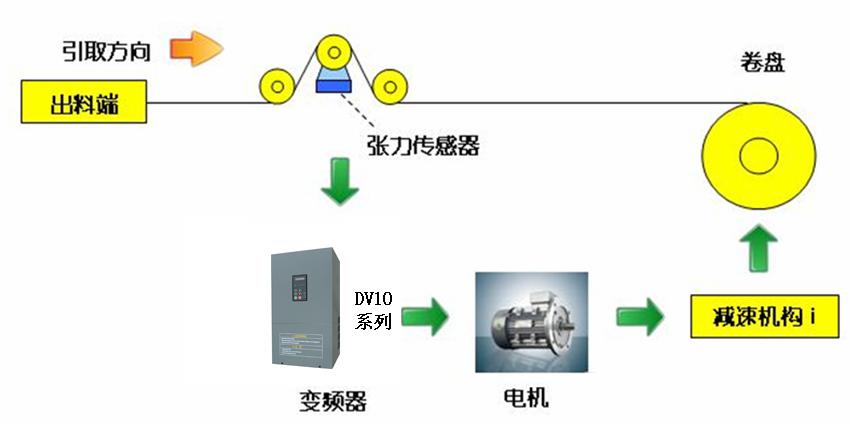

系統配置：
1、1臺變頻器驅動1臺電機。
2、電機為普通三相異步電機即可。
3、變頻器選用江特DV10系統通用變頻器。
4、變頻器18.5kW及以下內置制動單元，根據電機功率配置制動電阻。
系統優點：
1、無須外加張力檢測機構和速度反饋編碼器，系統結構簡單，性?xún)r(jià)比高，安裝、調試非常方便。
2、力矩電機系統因為發熱和操作不當容易損壞，采用現有方案對電機保護功能完善，使用和維護方便，系統安全穩定，使用壽命長。
3、轉矩控制精度高于力矩電機，特別是在高速運行時，力矩控制效果更好。
4、可設定為自動錐度轉矩控制。
5、具有靜態摩擦轉矩補償和大慣量加速轉矩補償功能，收卷控制效果更好，操作更簡單、靈活。
應用場合：
薄膜印刷機、吹膜收卷機等。
