KYN28A-12型鎧裝移開式交流金屬封閉開關設備
概述
1.1 簡述：KYN28A-12型鎧裝移開式交流金屬封閉開關設備，它適用于三相交流50Hz電力系統。用于接受和分配電能并對電路實行控制、保護及監測。本系列產品具有防止帶負荷推拉斷路器車手、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的“五防”聯鎖功能，既可配用VS1(ZN63□)-12型真空斷路器，又可配用VD4、3AH等國內外各家廠商的真空斷路器，實為一種性能優越的配電裝置。
1.2 標準：本產品符合GB3906、GB/T 11022、DL/T404、IEC298等標準要求。
使用環境條件
2.1環境溫度：上限+40℃，下限-15℃；
2.2海拔高度：不超過1000m；
2.3環境濕度：日平均值≤95%，月平均值≤90%；
2.4地震烈度：不超過8度；
2.5周?chē)諝鈶皇芨g性或可燃性氣體、水蒸汽等明顯污染；
2.6無經常性的劇烈振動場所；
2.7超過GB3906規定的正常條件下使用時，由用戶和制造廠協商。

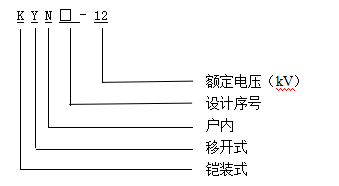

型號及含義
主要技術參數
| 項目 | 單位 | 技術參數 | ||
|---|---|---|---|---|
| 額定電壓 | kV | 3.6、7.2、12 | ||
| 額定頻率 | Hz | 50 | ||
| 斷路器額定電流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | ||
| 開關設備額定電流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | ||
| 額定短時耐受電流（4S） | kA | 16、20、25、31.5、40、50 | ||
| 額定峰值耐受電流（峰值） | kA | 40、50、63、80、100、125 | ||
| 額定短路開斷電流 | kA | 16、20、25、31.5、40、50 | ||
| 額定短路關合電流（峰值） | kA | 40、50、63、80、100、125 | ||
| 額定絕緣水平 | 1min工頻耐受電壓 | 極間、極對地間 | kV | 24、32、42 |
| 斷口間 | kV | 24、32、48 | ||
| 雷電沖擊耐受電壓 | 極間、極對地間 | kV | 40、60、75 | |
| 斷口間 | kV | 46、70、85 | ||
| 防護等級 外殼為IP4X, 隔室間、斷路器室門打開時為IP2X | ||||
結構形式
5.1本開關設備由柜體和中置可抽式部件（即手車）兩大部分組成。柜體采用優質敷鋁鋅鋼板經數控機械加工成并經鉚接固定，結構堅固耐用。柜體分為母線室、電纜室、手車室、儀表控制室四個單獨的隔室。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。
5.2外形尺寸（寬×深×高）：800(1000）×1500（1660）×2300
