MNS型低壓抽出式成套開關設備
概述
1.1簡述: MNS型交流低壓抽出式開關柜適用于交流50(60)HZ、額定工作電壓為380 V（400 V、660 V），額定電流5000A及以下的電力系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通訊中心，來作為發電、輸配電、電能轉換及電能消耗設備的控制。
1.2標準：本產品符合GB7251.12、IEC60439等標準。
使用環境條件
2.1 環境溫度：上限+40℃，下限-5℃，24h內的平均溫度不高于+35℃；
2.2 海拔高度：2000m及以下；
2.3相對濕度：在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度（例如：+20℃時為90%），應考慮到由于溫度的變化可能會(huì )偶然產生凝露的影響；
2.4設備安裝時與垂直面的傾斜度不超過5°；
2.5設備應安裝在無劇烈振動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
注：用戶有特殊要求時可與本公司協商解決。

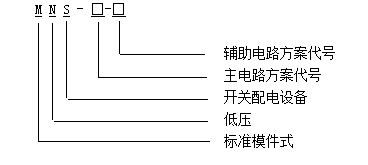

型號及含義
主要技術參數
| 序 號 | 項 目 | 單位 | 技術參數 |
|---|---|---|---|
| 1 | 額定絕緣電壓 | V | 660、1000 |
| 2 | 額定工作電壓 | V | 380、660 |
| 4 | 母線額定電流 | A |
水平母線≤5000A 垂直母線630~1600A |
| 5 | 額定短時耐受電流 | kA | 水平母線50~100 kA |
| 垂直母線15~63 kA | |||
| 6 | 額定耐受峰值電流 | kA | 水平母線105~220 kA |
| 垂直母線30~150 kA | |||
| 7 | 額定頻率 | Hz | 50(60) |
| 8 | 防護等級 | IP30、IP40、IP54*（降容情嚴重，不推薦） |
結構形式
5.1本開關設備的基本框架為C型材組合裝配式結構, 框架的全部結構件都經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架以及母線、功能單元等零部件，組裝成一臺完整的開關設備，開關設備內零部件尺寸、隔室尺寸實行模數化（模數單位E=25mm）。開關設備分為：動力配電中心（PC柜）、抽出式電動機控制中心和小電流的動力配電中心（MCC柜）、可移式電動機控制中心和小電流的動力配電中心（MCC柜）。
5.2外形尺寸（寬×深×高）：400 (600、800、1000) ×600（800、1000）×2200
