GCK型低壓抽出式成套開關設備
概述
1.1 簡述：GCK（L）型交流低壓抽出式開關柜適用于額定電壓380V，交流三相四線，三相五線系統，作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。
1.2 標準：本產品符合GB7251.12、IEC60493等標準。
使用環境條件
2.1環境溫度: 上限+40℃,下限-5℃,24h內的平均溫度不高于+35℃；
2.2海拔高度: 2000m及以下；
2.3相對濕度：在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度（例如：+20℃時為90%），應考慮到由于溫度的變化可能會(huì )偶然產生凝露的影響；
2.4設備安裝時與垂直面的傾斜度不超過5°；
2.5設備應安裝在無劇烈振動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
注：用戶有特殊要求時可與本公司協商解決。

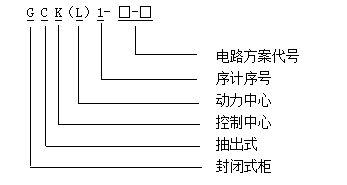

型號及其含義
主要技術參數
| 序 號 | 項 目 | 單位 | 技術參數 |
|---|---|---|---|
| 1 | 額定絕緣電壓 | V | 660、1000 |
| 2 | 額定工作電壓 | V | 380、660 |
| 3 | 輔助電路額定電壓 | V | AC220、380；DC110、220 |
| 4 | 額定短時耐受電流 | kA | 50、80kA |
| 5 | 母線額定電流 | A |
水平母線≤3150A 垂直母線630A、1000A、1250A |
| 6 | 額定峰值電流 | kA | 105 kA/0.1s;50 kA/0.1s |
| 7 | 額定頻率 | Hz | 50(60)Hz |
| 8 | 防護等級 | IP30、IP40 | |
| 9 | 操作方式 | 就地 遠方 自動 | |
| 10 | 功能單元（抽屜分斷能力） | kA | 50kA |
結構特點
5.1本開關設備基本柜架為組合裝配式結構，采用標準模塊設計：結構緊湊，組裝靈活，分別可組裝成保護、轉換、測控、指示等標準單元，可根據需要任意選用組裝，組成不同方案的框架結構和抽屜單元。母線系統采用三線四線制、三相五線制，水平母線裝于柜頂，N線、PE線既可裝于柜頂，也可裝于柜下部。
5.2外形尺寸（寬×深×高）：600（800、1000）×800（1000）×2200
