GGD型交流低壓配電柜
概述
1.1 簡述：GGD型交流低壓配電柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。該產品分斷能力高，額定短時耐受電流達50kA。電氣線路方案靈活、組合方便、實用性強、結構新穎等特點。
1.2 標準：本產品符合GB7251.12、IEC60493等標準。
使用環境條件
2.1環境溫度: 上限+40℃，下限-5℃，24h內的平均溫度不高于+35℃；
2.2海拔高度: 2000m及以下；
2.3相對濕度：在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度（例如：+20℃時為90%），應考慮到由于溫度的變化可能會(huì )偶然產生凝露的影響；
2.4設備安裝時與垂直面的傾斜度不超過5°；
2.5設備應安裝在無劇烈振動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
注：用戶有特殊要求時，可與本公司協商解決。

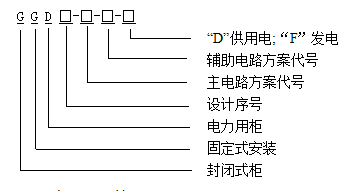

型號及含義
主要技術參數
| 型號 | 額定電壓（V） | 額定電流（A） | 額定短時開斷電流（kA） | 額定短時耐受電流（Is、kA） | 額定峰值耐受電流（kA） | |
|---|---|---|---|---|---|---|
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600（630） | |||||
| C | 400（630） | |||||
| GGD2 | 380 | A | 1600 | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| 防護等級 | IP20~IP40 | |||||
結構特點
5.1本產品柜體采用通用柜的形式，構架用8MF冷彎型銅局部焊接組裝而成。零部件按模塊原理設計，并有20模的安裝孔，通用系數高。在柜體上下兩端均有不同數量的散熱槽孔，達到散熱的目的。柜門用轉軸式活動鉸鏈與框架相聯，安裝、拆卸方便。門的折邊處均有一根山型橡塑條，能防止門與柜體直接碰撞，也提高了門的防護等級。柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。
5.2外形尺寸（寬×深×高）：600 (800、1000、1200) ×600（800）×2200
