HXGN-12（F·R）型戶內金屬封閉環網式開關設備
概述
1.1 簡述：HXGN-12（F·R）型戶內金屬封閉環網式開關設備，適用于工礦企業、住宅小區、高層建筑和學校公園等配電系統，作為戶內交流三相12kV、50Hz的環網供電單元和終端配電設備，可開斷或關合額定負荷電流。負荷開關-熔斷器組合電器柜可一次性開斷額定短路電流。在電力系統中作為配電設備的保護、電能的分配和控制之用，具有完善的“五防”閉鎖功能。
1.2 標準：本產品符合國家標準GB3906、GB16926、GB/T11022、IEC265、IEC420等標準的要求。
使用環境條件
2.1環境溫度:上限+40℃，下限-15℃；
2.2海拔高度:1000m及以下；
2.3環境濕度:日平均值不大于95%，月平均值不大于90%；
2.4地震烈度:不超過8度；
2.5周?chē)諝鈶皇芨g性或可燃性氣體、水蒸汽等明顯污染；
2.6無經常性的劇烈振動場所。
注：用戶有特殊要求時可與本公司協商解決。

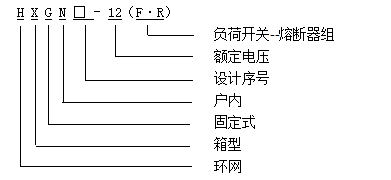

型號及其含義
主要技術參數
| 序號 | 項目 | 單位 | 技術參數 |
|---|---|---|---|
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定電流/負荷開關柜 | A | 630 |
| 3 | 額定電流/組合電器柜 | A | 125 |
| 4 | 額定交接電流(組合電器) | A | 3150 |
| 5 | 額定短路開斷電流 | kA | 31.5 |
| 6 | 額定有功負載開斷電流 | A | 630 |
| 7 | 額定短時耐受電流 | kA | 20 |
| 8 | 額定峰值耐受電流 | kA | 50 |
| 9 | 1min工頻耐壓 | kV | 相間\對地42、斷口48 |
| 10 | 雷電沖擊耐壓 | kV | 相間\對地75、斷口85 |
| 11 | 防護等級 | IP3X |
結構形式
5.1柜體結構由模數孔E=20mm的8MF型材組裝或局部焊接后用螺栓連接組合而成，主要裝配FLN36-12、FZN21-12D型負荷開關或FLRN36-12、FZRN21-12D型熔斷器組合電器。環網柜可靈活配裝CT、PT、避雷器。其柜底裝有可拆卸的活動蓋板，便于電纜進線。柜內主開關采用傘齒輪傳動機構，“五防”聯鎖完善，該柜可根據用戶要求，配置電動機構操作。熔斷器組合電器柜，熔管帶有撞針，短路情況下，撞針撞擊跳閘機構，實現快速斷開，能有效地保護電器設備。
5.2外形尺寸（寬×深×高）：800×900×1900 等。
